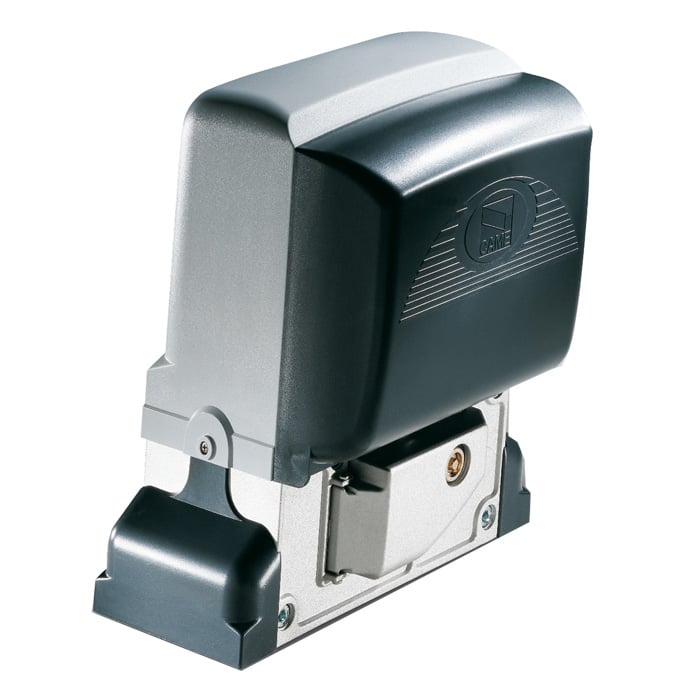

Came BX-78 привод для откатных ворот
Доставка: 450 руб.
Автоматика came bx78 предназначена для управления откатными воротами массой до 800 кг. при ширине проёма до 14 м. Оборудование серии bx-78 может использоваться на частных и промышленных объектах в среднеинтенсивном режиме.
Привод came bx-78 снабжён датчиком контроля движения и обнаружения препятствий.
Электронное управление, двигатель и дополнительное оборудование каме bx78 защищены от перепадов напряжения системой предохранителей.
Изоляция привода соответствует классу защиты IP54 (попадание влаги и пыли внутрь блока полностью исключено).
Усовершенствованная система управления раздвижными воротами came bx-78 имеет функцию самодиагностики, контролирующую исправность привода.
- Усовершенствованная система управления движением раздвижных ворот.
- Полная изоляция блока управления и двигателя обеспечивает эффективную защиту электронной схемы от внешних воздействий.
- Декодер радиоприемника встроен в блок управления. Плата радиоприемника требуемой частоты устанавливается в специальный разъем, предусмотренный в блоке управления.
- Декодер обеспечивает автоматическое переведение и запоминание кодов для работы с различными типами радиопередатчиков.
- Специальная система предохранителей защищает двигатель, блок управления, дополнительное оборудование, подсоединенное к системе, от перегрузок по току.
- Объемные клеммные колодки обеспечивают простоту электрического подсоединения.
Автоматика came bx78 предназначена для управления откатными воротами массой до 800 кг. при ширине проёма до 14 м. Оборудование серии bx-78 может использоваться на частных и промышленных объектах в среднеинтенсивном режиме.
Привод came bx-78 снабжён датчиком контроля движения и обнаружения препятствий.
Электронное управление, двигатель и дополнительное оборудование каме bx78 защищены от перепадов напряжения системой предохранителей.
Изоляция привода соответствует классу защиты IP54 (попадание влаги и пыли внутрь блока полностью исключено).
Усовершенствованная система управления раздвижными воротами came bx-78 имеет функцию самодиагностики, контролирующую исправность привода.
- Усовершенствованная система управления движением раздвижных ворот.
- Полная изоляция блока управления и двигателя обеспечивает эффективную защиту электронной схемы от внешних воздействий.
- Декодер радиоприемника встроен в блок управления. Плата радиоприемника требуемой частоты устанавливается в специальный разъем, предусмотренный в блоке управления.
- Декодер обеспечивает автоматическое переведение и запоминание кодов для работы с различными типами радиопередатчиков.
- Специальная система предохранителей защищает двигатель, блок управления, дополнительное оборудование, подсоединенное к системе, от перегрузок по току.
- Объемные клеммные колодки обеспечивают простоту электрического подсоединения.
Компания ворота «Ворота Города» выполняет полный комплекс работ, связанный с установкой автоматики для откатных ворот – монтаж, настройка, подключение, обслуживание и ремонт.
| Приобретая электропривод в комплекте с откатными воротами, зубчатую рейку мы привариваем уже на производстве, места сварки закрашиваются в производственных условиях, что минимизирует дальнейшее образование ржавчины. Также мы устанавливаем автоматику на уже имеющиеся ворота с приваркой зубчатой рейки к каркасу ворот.
|  |
Рассмотрим, что включает в себя базовый монтаж привода откатных ворот:
|
Монтаж привода с монтажной пластиной основание (если она в комплекте, монтажная пластина поставляется не со всеми приводами); |  |
|
Подключение и настройка блока управления, настройка дополнительных функций блока (по согласованию с клиентом), таких как «функция калитки», замедление/ускорение в конечных положениях и др.; Подключение встраиваемого радиоприемника и настройка пультов дистанционного управления (до 10шт);
|  |
|
Если привод устанавливается отдельно от откатных ворот (допустим, ворота работали у вас до этого без автоматики) - мы выставляем металлические профиля на бетонное основание, красим их в стандартный цвет (черный или коричневый), и уже на эту рамку выставляем привод. По бокам профиль закрывается пластиковыми заглушками. Просим заметить, что условия монтажа всегда разные, и необходимость данных работ определяет монтажник уже на месте;
|  |
|
Если ворота приобретаются в компании «Ворота Города», к комплекту ворот мы отдельно прилагаем металлический профиль, выкрашенный в порошковой камере. Его мы используем для установки привода их в стандартный цвет (черный или коричневый), и уже на эту рамку выставляем привод. По бокам профиль закрывается пластиковыми заглушками. Просим заметить, что условия монтажа всегда разные, и необходимость данных работ определяет монтажник уже на месте;
|  |
Дополнительные работы, которые не входят в базовый монтаж:
- Монтаж сигнальной лампы (сверху на столб или на специальный кронштейн для бокового крепления лампы), ее подключение к блоку управления (без учета монтажа проводки);
- Монтаж и подключение фотоэлементов безопасности. По согласованию, возможна настройка дополнительных функций, таких как автоматическое закрытие электропривода;
- Усиление места установки электропривода;
- Прокладка электропроводки;
- Настройка и подключение внешнего радиоприемника стороннего производителя (пример: автоматика на въездных воротах и на воротах гаража разных производителей, можно сделать открытие с одного пульта);
- Программирование дополнительных пультов (от 10шт)
- Подключение GSM-модуля (открытие ворот с телефона)
Прокладка электропроводки:
Стоимость прокладки электропроводки силами компании «Ворота Города» осмечивает инженер при выезде на объект, все зависит от способа прокладки:
- Открытым способов вдоль забора;
- В грунте;
- Укладка в металлической трубе или ПНД-трубе;
- Штробление асфальта;
- Штробление бетона;
- Прокладка внутри помещения;
- Заделка швов мокрым асфальтом и другое.
| Если Вы на этапе строительства, делаете основание для отканных ворота, и хотите сразу заложить все кабеля, рекомендуем ознакомится с вкладкой: «Документация» внутри карточки желаемого электропривода. Там приведена «Инструкция по монтажу» и таблица с сечениями кабелей, необходимых для установки привода и аксессуаров. Ниже фото-примеры вывода кабелей: |
|
 |  |  |  |
 | Возникли вопросы?!
|
Рекомендуем также:
Готовые ворота с порошковой покраской
| Длина кабеля (м) | < 10 | от 10 до 20 | от 20 до 30 |
| Напряжение электропитания ~230В | 3G x 1,5 мм² | 3G x 1,5 мм² | 3G x 2,5 мм² |
| Напряжение электропитания ~230-400В трехфазного тока | 4G x 1,5 мм² | 4G x 1,5 мм² | 4G x 2,5 мм² |
| Напряжение электропитания двигателя ~230-400В трехфазного тока | 4G x 1,5 мм² | 4G x 1,5 мм² | 4G x 2,5 мм² |
| Концевые микровыключатели | 3 x 0,5 мм² | 3 x 0,5 мм² | 3 x 0,5 мм² |
| Сигнальная лампа ~/=24В | 2 x 1 мм² | 2 x 1 мм² | 2 x 1 мм² |
| Сигнальная лампа ~/=230В | 2 x 1 мм² | 2 x 1 мм² | 2 x 1,5 мм² |
| Фотоэлементы (передатчики) | 2 x 0,5 мм² | 2 x 0,5 мм² | 2 x 0,5 мм² |
| Фотоэлементы (приемники)4 | 4 x 0,5 мм² | 4 x 0,5 мм² | 4 x 0,5 мм² |
| Устройства управления | *n° x 0,5 мм² | *n° x 0,5 мм² | *n° x 0,5 мм² |
| Антена | RG58 макс. 10 м | ||
| *n° смотрите инструкцию по установке изделия | |||
| Внимание! Указанное сечение кабеля носит ознакомительный характер и зависит от мощности двигателя и длины кабеля. |
