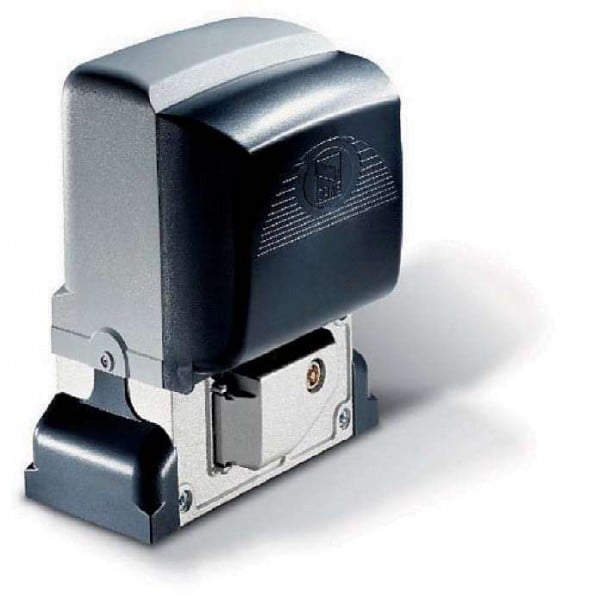

Came BX-68 COMBO DIR10 автоматика для откатных ворот

Снят с произвоства
Масса ворот до, кг
800
Применение
Бытовое
Гарантия, месяцев
36
Страна производства
Италия
Тип
Электромеханический
Все характеристики и состав комплекта

0 ₽

Доставка: 450р.


Артикул:
9958
Производитель:
Came
Габариты (ДхШхВ):
400×300×300 мм

Комплект автоматики Came BX-68 COMBO DIR10 предназначен для автоматического управления откатными воротами массой до 800 кг и рассчитан на эксплуатацию на частных и промышленных объектах с невысокой интенсивностью движения.

Автоматика Came BX-68 COMBO DIR10 осуществляет полный контроль зоны въезда. К приводу можно подключать дополнительное оборудование контроля доступа: такая система позволит полноценно контролировать въезд.

Электронные схемы комплекта каме BX-68 COMBO DIR10 защищены предохранителями, уберегающими блоки управления от перегрузок.

Приводы Came BX-68 COMBO DIR10 изолированы от попадания пыли и влаги и рассчитаны на эксплуатацию при температурах от -20 до +70.

Высокая безопасность систем управления привода обеспечена за счет автоматической проверки всех подключённых устройств, которая выыполняется преред пуском привода.

Декодер дистанционного управления встроен в блок Came BX-68 COMBO DIR10, комплект снабжен механическими концевыми выключателями.

Предусмотрена возможность перевода привода в ручной режим при отключении электропитания.

Комплект каме BX-68 COMBO DIR10 соответствует европейскому стандарту безопасности (EN 12445 - EN 12453) и является одним из лучших в своей ценовой группе.

Преимущества

  • Усовершенствованная система управления движением раздвижных ворот.
  • Полная изоляция блока управления и двигателя обеспечивает эффективную защиту электронной схемы от внешних воздействий.
  • Специальная система предохранителей защищает двигатель, блок управления, дополнительное оборудование, подсоединенное к системе, от перегрузок по току.
  • Объемные клеммные колодки обеспечивают простоту электрического подсоединения.


Характеристики

Масса ворот до, кг
800
Применение
Бытовое
Гарантия, месяцев
36
Страна производства
Италия
Тип
Электромеханический
Комплектация
Готовый комплект
Класс защиты
IP54
Вес
15
Класс изоляции
1
Конденсатор
20 мкФ
Макс. скорость
10 м/мин
Максимальный крутящий момент, Нм
32 Нм
Мощность, Вт
300
Передаточное отношение
1/33
Потребляемый ток
2,4 A
Термозащита мотора
150°C
Тип двигателя, В
220
Тип концевого выключателя
Механический
Толкающее усилие
800 Н
Частота сети
50



Компания ворота «Ворота Города» выполняет полный комплекс работ, связанный с установкой автоматики для откатных ворот – монтаж, настройка, подключение, обслуживание и ремонт.


Приобретая электропривод в комплекте с откатными воротами, зубчатую рейку мы привариваем уже на производстве, места сварки закрашиваются в производственных условиях, что минимизирует дальнейшее образование ржавчины.

Также мы устанавливаем автоматику на уже имеющиеся ворота с приваркой зубчатой рейки к каркасу ворот.






Рассмотрим, что включает в себя базовый монтаж привода откатных ворот:



Монтаж привода с монтажной пластиной основание (если она в комплекте, монтажная пластина поставляется не со всеми приводами);





Подключение и настройка блока управления, настройка дополнительных функций блока (по согласованию с клиентом), таких как «функция калитки», замедление/ускорение в конечных положениях и др.; Подключение встраиваемого радиоприемника и настройка пультов дистанционного управления (до 10шт);







Если привод устанавливается отдельно от откатных ворот (допустим, ворота работали у вас до этого без автоматики) - мы выставляем металлические профиля на бетонное основание, красим их в стандартный цвет (черный или коричневый), и уже на эту рамку выставляем привод. По бокам профиль закрывается пластиковыми заглушками. Просим заметить, что условия монтажа всегда разные, и необходимость данных работ определяет монтажник уже на месте;









Если ворота приобретаются в компании «Ворота Города», к комплекту ворот мы отдельно    прилагаем металлический профиль, выкрашенный в порошковой камере. Его мы используем для установки привода их в стандартный цвет (черный или коричневый), и уже на эту рамку  выставляем привод. По бокам профиль закрывается пластиковыми заглушками. Просим заметить, что условия монтажа всегда разные, и необходимость данных работ определяет монтажник уже на месте;







Дополнительные работы, которые не входят в базовый монтаж:

    • Монтаж сигнальной лампы (сверху на столб или на специальный кронштейн для бокового крепления лампы), ее подключение к блоку управления (без учета монтажа проводки);
    • Монтаж и подключение фотоэлементов безопасности. По согласованию, возможна настройка дополнительных функций, таких как автоматическое закрытие электропривода;
    • Усиление места установки электропривода;
    • Прокладка электропроводки;
    • Настройка и подключение внешнего радиоприемника стороннего производителя (пример: автоматика на въездных воротах и на воротах гаража разных производителей, можно сделать открытие с одного пульта);
    • Программирование дополнительных пультов (от 10шт)
    • Подключение GSM-модуля (открытие ворот с телефона)

Прокладка электропроводки:

Стоимость прокладки электропроводки силами компании «Ворота Города» осмечивает инженер при выезде на объект, все зависит от способа прокладки:

    • Открытым способов вдоль забора;
    • В грунте;
    • Укладка в металлической трубе или ПНД-трубе;
    • Штробление асфальта;
    • Штробление бетона;
    • Прокладка внутри помещения;
    • Заделка швов мокрым асфальтом и другое.


Если Вы на этапе строительства, делаете основание для отканных ворота, и хотите сразу заложить все кабеля, рекомендуем ознакомится с вкладкой: «Документация» внутри карточки желаемого электропривода. Там приведена «Инструкция по монтажу» и таблица с сечениями кабелей, необходимых для установки привода и аксессуаров. Ниже фото-примеры вывода кабелей:







Возникли вопросы?!



Пишите, присылайте фото ваших проемов или уже установленных ворот на наш номер вотсап:

  + 7(925)372-46-01



Рекомендуем также:

Готовые ворота с порошковой покраской

Комплектующие для производства откатных ворот



Длина кабеля (м) < 10  от 10 до 20 от 20 до 30
Напряжение электропитания ~230В 3G x 1,5 мм²  3G x 1,5 мм² 3G x 2,5 мм²
Напряжение электропитания ~230-400В трехфазного тока 4G x 1,5 мм²  4G x 1,5 мм² 4G x 2,5 мм²
Напряжение электропитания двигателя  ~230-400В трехфазного тока 4G x 1,5 мм²  4G x 1,5 мм² 4G x 2,5 мм²
Концевые микровыключатели 3 x 0,5 мм² 3 x 0,5 мм² 3 x 0,5 мм²
Сигнальная лампа ~/=24В 2 x 1 мм² 2 x 1 мм² 2 x 1 мм²
Сигнальная лампа ~/=230В 2 x 1 мм² 2 x 1 мм² 2 x 1,5 мм²
Фотоэлементы (передатчики) 2 x 0,5 мм² 2 x 0,5 мм² 2 x 0,5 мм²
Фотоэлементы (приемники)4 4 x 0,5 мм² 4 x 0,5 мм² 4 x 0,5 мм²
Устройства управления *n° x 0,5 мм² *n° x 0,5 мм² *n° x 0,5 мм²
Антена    RG58 макс. 10 м
*n° смотрите инструкцию по установке изделия
Внимание! Указанное сечение кабеля носит ознакомительный характер и зависит от мощности двигателя и длины кабеля.
